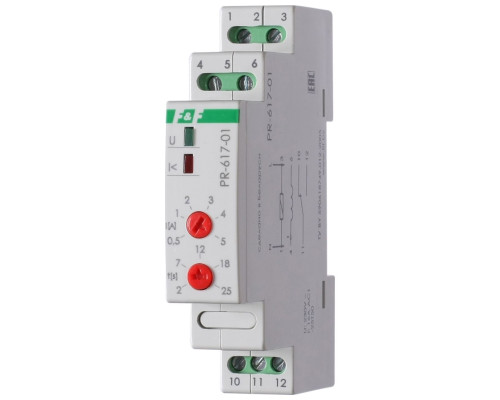

PR-617-01 реле тока

Реле тока PR-617-01 предназначено для защиты одно и трехфазных электродвигателей от перегрузки по току. Возможно его применение в качестве бесконтактно-токового выключателя для отключения электропривода в конечных положениях, дублирование блока конечных выключателей и т.п.
\n
\nПринцип работы
\nЕсли ток электродвигателя не превышает номинальный (устанавливается потенциометром на передней панели), контакты 11-12 замкнуты и на катушку контактора подано напряжение. При увеличении тока сверх номинального контакты 11-12 размыкаются и двигатель отключается. Отключение происходит с задержкой времени, зависящей от тока при перегрузке (токовременная характеристика). Изменение характеристики производится потенциометром на лицевой панели в пределах 2-25 секунд (значение шкалы соответствует времени отключения при двухкратной перегрузке (Iдв/Iном=2).
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230/50
Максимальный ток контакторов, А	16 AC-1
Максимальный ток катушки контактора, А	3 AC15
Контакт	1NO (1 нормально открытый)
Диапазон регулировки тока отключения, А	0,5-5
Задержка выключения неприоритетной цепи, с	0,1
Задержка включения защиты при пуске двигателя, с	2
время задержки повторного включения, с	10-360
Диапазон рабочих температур, С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Потребляемая мощность, Вт	0.8
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	1S
Монтаж	на DIN-рейке 35 мм
Гарантийный срок, лет	2 года
Срок службы, лет	10

\n
\nКомплект поставки:
\nРеле тока-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
