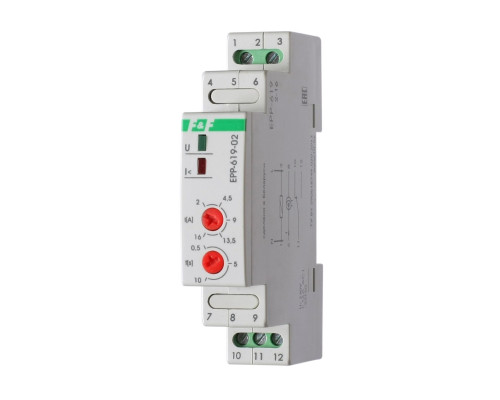

EPP-619-02 реле тока

Реле тока EPP-619-02 предназначено для защиты электрических цепей и источников питания от превышения допустимой величины потребляемого тока. Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы\nпеременного ток а в к онтролируемой цепи от установленного значения.
\n
\nПринцип работы
\nРеле тока измеряет ток в контролируемой цепи с помощью внутреннего трансформатора тока, определяет увеличение тока и срабатывает, когда ток достигает установленного предельного значения, при этом происходит замыкание контакта 11-12. При восстановлении параметров тока и снижении на 10 % от установленного значения, реле тока с задержкой в 0,5 секунд срабатывает и переключает контакт в исходное положение – контакты 11-12 размыкаются.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	230/50
Максимальный коммутируемый ток, А	16 AC-1
Максимальный ток катушки контактора, А	3 AC-15
Контакт	1NO/1NC
Диапазон контролируемых токов, А	2...16
Погрешность измерения тока, %	5
Задержка отключения (регулируемая), с	0,5...10
Задержка повторного включения при снижении тока на 10 % от установленного значения, с	0,5
Потребляемая мощность, Вт	0,5
Диаметр сквозного отверстия измер. цепи, мм	4
Диапазон рабочих температур, С	-25...+50
Степень защиты	IP20
Габариты (ШхВхГ), мм	18х90х65
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Масса, г	62
Монтаж	на DIN-рейке 35 мм
Гарантийный срок, лет	2 года
Срок службы, лет	10

\n
\nКомплект поставки:
\nРеле тока EPP-619-02-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
