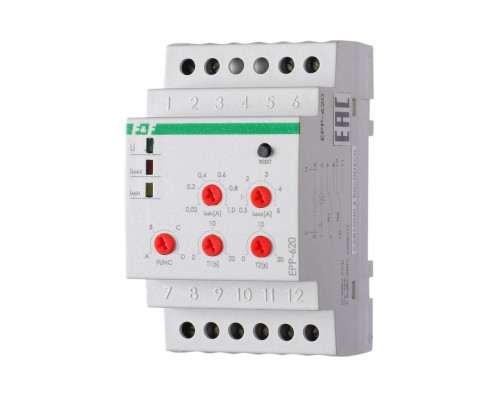

EPP-620 реле тока

Реле тока EPP-620 предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения цепей и источников питания при превышении установленного значения потребляемого тока.
\n
\nПринцип работы
\nРеле измеряет величину переменного тока в контролируемой цепи с помощью встроенного, либо внешнего (при токе > 5А) трансформатора тока.
\nВ зависимости от выбранной функции контроля тока (A,B,C,D) по установленным параметрами нижнего IMIN и верхнего IMАХ порогов срабатывания управляет контактами двух независимых реле К1 и К2 (настраиваемая задержка включения в интервале 0,1…20 секунд).
\nПри снижении тока относительно нижнего IMIN или верхнего IMАХ порогов срабатывания на величину гистерезиса (10% от установленного контролируемого значения), с задержкой отключения в 0,5 секунд контакты реле К1 и К2 переключатся согласно выбранной функции работы.\nСветодиоды IMIN или IMАХ на лицевой панели реле тока сигнализируют о величине тока ниже IMIN или выше IMАХ от выбранного порога контроля.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	24...264 AC/DC
Максимальный коммутируемый ток, А	2х8 AC-1
Максимальный ток катушки контактора, А	2х2 AC-15
Контакт	2NO/NC
Диапазон контролируемых токов, А	0,02...5*
Порог отключения по току (нижний/верхний), А	0,02...1/0,5...5
Задержка включения, с	0,1...20
Задержка отключения, с	0,5
Гистерезис, %	10
Диапазон рабочих температур, С	-25...+50
Степень защиты	IP20
Коммутационная износостойкость, не более, циклов	100000
Степень загрязнения среды	2
Категория перенапряжения	III
Потребляемая мощность, Вт	0,4
Габариты (ШхВхГ), мм	52х90х65
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	3S
Масса, г	145
Монтаж	на DIN-рейке 35 мм
Гарантийный срок, лет	2 года
Срок службы, лет	10

\n*Для контроля переменного тока более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0.5-5 А, типа ТОП-0.66 или аналогичные.
\n
\nКомплект поставки:
\nРеле тока EPP-620-1 шт.
\nРуководство по эксплуатации.
\nУпаковка.
