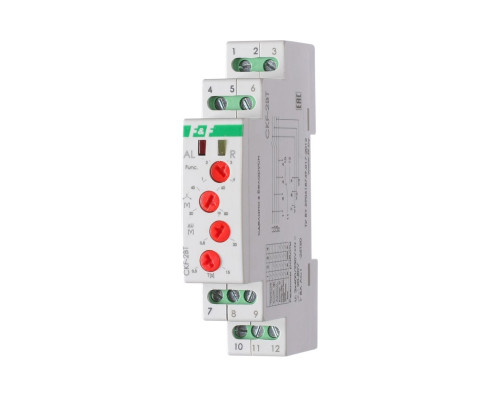

CKF-2BT реле контроля фаз

Реле контроля фаз CKF-2BT предназначено для контроля состояния параметров 3-х фазной сети питания, контактов исполнительных механизмов (контакторов, выключателей и т.п.), линии питания нагрузки и защиты электродвигателей и электроустановок в случаях:\nотсутствия напряжения хотя бы в одной из фаз, асимметрии напряжения, повышения напряжения, снижения напряжения, «слипания» фаз, нарушения чередования фаз, повреждения контактов контактора и линии питания нагрузки, обрыва нулевого провода.
\n
\nПринцип работы
\nПереключателем на лицевой панели устанавливается один из 4-х режимов работы. После подачи напряжения питания, если параметры сети в допустимых пределах, контакты 11-12 замыкаются, нагрузка подключается к сети питания. После включения нагрузки контролируется состояние контактов. Если разность напряжений ∆U между входными (L1-L3) и выходными зажимами (V1-V3) превышает допустимое значение, через 12 секунд контакты 11-12 размыкаются и нагрузка отключается. Включение нагрузки возможно только после снятия питания и устранения неисправности. При выходе параметров сети за допустимые пределы контакты 11-12 размыкаются и нагрузка отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
\n
\nФункциональные особенности:
\n1. Контроль наличия фаз.
\n2. Контроль асимметрии между фазами.
\n3. Контроль верхнего значения напряжения.
\n4. Контроль нижнего значения напряжения.
\n5. Контроль «слипания» фаз.
\n6. Контроль чередования фаз.
\n7. Контроль исправности контактов контактора и линии питания нагрузки.
\n8. Контроль обрыва нулевого провода.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\\\n\n\n\n\n\n\n\n \n

Напряжение питания, В	3х230+ N
Допустимые напряжения Uфмах/Uфmin	400/50
Максимальный коммутируемый ток, А	8 AC-1/250В AC
Контакт	1NO/NC
Максимальный ток катушки контактора, А	2
Индикация	2 светодиода
Напряжение отключения (при падении напряжении в фазах), В	160
Напряжение отключения (при повышении напряжении в фазах), В	265
Асимметрия напряжения, В	20...80
Падение напряжения на контактах, В	0,8...20
Гистерезис, В	5
Задержка отключения при асимметрии, с	0,5...15
Задержка отключения при повышении напряжении, с	0,5
Задержка отключения при аварии контактов, с	12
Задержка включения, с	5/360
Коммутационная износостойкость, циклов	100000
Потребляемая мощность, Вт	1,6
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Габариты (ШхВхГ), мм	18х90х65
Тип корпуса	1S
Масса, кг	0,073
Монтаж	на DIN-рейку 35 мм
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
