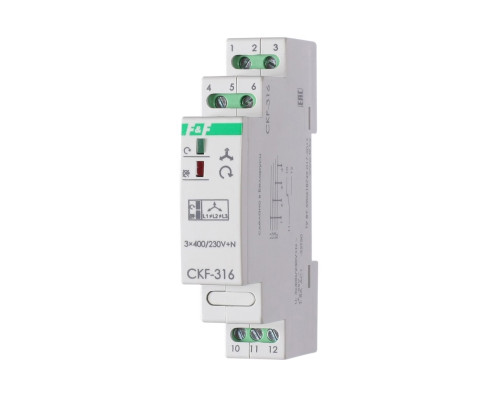

Реле контроля фаз CKF-316 предназначено для защиты электродвигателей и элекктроустановок, питаемых от трехфазной сети в случаях:
\n1. Отсутствия напряжения хотя бы в одной из фаз.
\n2. Асимметрии напряжения.
\n3. Повышения напряжения более 280 В.
\n4. Снижения напряжения менее 150 В.
\n5. Нарушения чередования фаз.
\n6. Обрыва нулевого провода.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты 11-12 замыкаются, горит зеленый светодиод на панели управления и нагрузка подключается к сети питания. В случае повышения напряжения более 280 В, снижения менее 150 В или асимметрии напряжений выше 55 В контакты реле размыкаются и контактор отключается. Задержка отключения при асимметрии составляет 5 с, при повышении напряжения выше 280 В или снижении ниже 150 В – 1 с. Во время отсчета выдержки времени зеленый светодиод мигает. Включение происходит автоматически\nпосле восстановления сетевого напряжения питания с задержкой 5 с.
\nРеле измеряет истиное среднеквадратичное значение напряжение (TrueRMS), даже в случае искаженного напряжения питания.
\n
\nТехнические характеристики
\n\n\n
\n
\nКомплект поставки:
\n1. Реле контроля фаз -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
\n1. Отсутствия напряжения хотя бы в одной из фаз.
\n2. Асимметрии напряжения.
\n3. Повышения напряжения более 280 В.
\n4. Снижения напряжения менее 150 В.
\n5. Нарушения чередования фаз.
\n6. Обрыва нулевого провода.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты 11-12 замыкаются, горит зеленый светодиод на панели управления и нагрузка подключается к сети питания. В случае повышения напряжения более 280 В, снижения менее 150 В или асимметрии напряжений выше 55 В контакты реле размыкаются и контактор отключается. Задержка отключения при асимметрии составляет 5 с, при повышении напряжения выше 280 В или снижении ниже 150 В – 1 с. Во время отсчета выдержки времени зеленый светодиод мигает. Включение происходит автоматически\nпосле восстановления сетевого напряжения питания с задержкой 5 с.
\nРеле измеряет истиное среднеквадратичное значение напряжение (TrueRMS), даже в случае искаженного напряжения питания.
\n
\nТехнические характеристики
\n
| Напряжение питания, В/Гц | 3х230+ N |
| Максимальный коммутируемый ток, А | 8 AC1/250В AC |
| Контакт | 1NO/NC |
| Максимальный ток катушки контактора, А | 2 |
| Индикация | 2 светодиода |
| Напряжение отключения (при падении напряжении в фазах), В | 150 |
| Напряжение отключения (при повышении напряжении в фазах), В | 280 |
| Асимметрия напряжения, В | 55 |
| Гистерезис, В | 5 |
| Задержка отключения при асимметрии, с | 5 |
| Задержка отключения при падении напряжении, с | 1 |
| Задержка отключения при повышении напряжении, с | 1 |
| Задержка включения, с | 5 |
| Коммутационная износостойкость, циклов | 100000 |
| Потребляемая мощность, Вт | 1,6 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Тип корпуса | 1S |
| Масса, кг | 0,08 |
| Монтаж | на DIN-рейку 35 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
\nКомплект поставки:
\n1. Реле контроля фаз -1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
