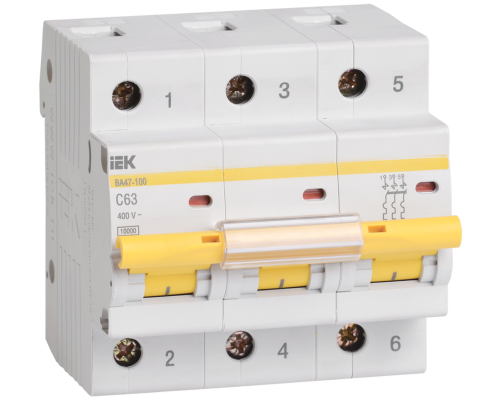

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
\nРекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
\n
\nПреимущества:
\n1. Два типа защиты от перегрузки и короткого замыкания.
\n2. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
\n– контакт состояния КС47;
\n– контакт состояния КСВ47;
\n– расцепитель минимального напряжения РМ47;
\n– расцепитель независимый РН47.
\n3. Независимый индикатор положения контактов.
\n4. Защёлка на DIN-рейку с двойным фиксированным положением.
\n5. Широкий диапазон рабочих температур от -40°С до +50°С.
\n6. Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
\n7. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
\n8. Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
\n
\nТехнические характеристики
\n\n\n
\nРекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
\n
\nПреимущества:
\n1. Два типа защиты от перегрузки и короткого замыкания.
\n2. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
\n– контакт состояния КС47;
\n– контакт состояния КСВ47;
\n– расцепитель минимального напряжения РМ47;
\n– расцепитель независимый РН47.
\n3. Независимый индикатор положения контактов.
\n4. Защёлка на DIN-рейку с двойным фиксированным положением.
\n5. Широкий диапазон рабочих температур от -40°С до +50°С.
\n6. Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
\n7. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
\n8. Увеличенная коммутационная способность 10 кА позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
\n
\nТехнические характеристики
\n

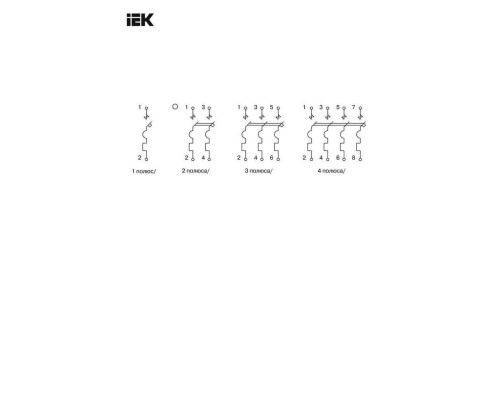

| Количество полюсов | 3 |
| Номинальный ток | 63 А |
| Характеристика срабатывания - кривая тока | C |
| Номинальное рабочее напряжение | 400 В |
| Отключающая способность по EN 60898 | 10 кА |
| Ширина по количеству модульных расстояний | 4,5 |
| Макс сечение входящего кабеля | 35 мм² |
| Номин напряжение постоян тока - DC | ≤60 В |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Класс токоограничения | 3 |
| Частота | 50 Гц |
| Степень защиты - IP | IP20 |
| Тип монтажа | на DIN-рейку |
| Климатическое исполнение | УХЛ4 |
| Тип расцепителя | тепловой, электромагнитный |
| Сфера применения | промышленное и бытовое |

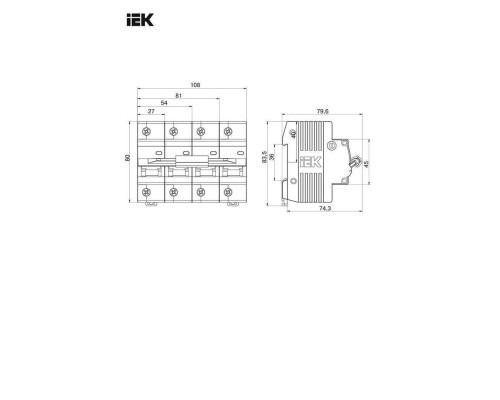

| Монтажная глубина ниши | 74,3 мм |
| Тип подключения | винтовое соединение |
| Срок службы, лет | 15 |
| Гарантийный срок, лет | 10 |
