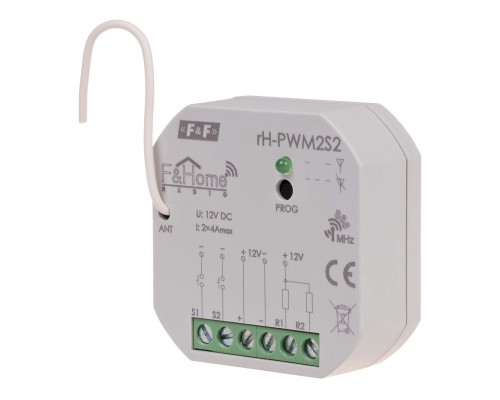

rH-PWM2S2 двухканальный низковольтный ШИМ контроллер с двумя входами

ШИМ-контроллер rH-PWM2S2 предназначен для управления светодиодными лентами LED и светодиодными лампами питанием 12-24 В DC (вкл./выкл., диммирование, создания световых сценариев). Используется для управления индуктивной низковольтной нагрузкой (двигатели постоянного тока, электромагнитные замки).
\n
\nОбласть применения
\nШИМ-контроллер rH-PWM2S2 разработан для работы в системе F&Home Radio и установки в монтажную коробку. Настройка модуля производится с помощью специализированного конфигуратора F&Home Configurator (поставляется в комплекте с серверами системы F&Home Radio).
\n
\nОсобенности:
\n- удаленное и местное управление (два входа для местного управления с помощью моностабильного выключателя (без фиксации));
\n- два независимых канала (по 4 А на каждый канал);
\n- автономный режим: при потере связи с сервером реле переходит в автономный режим и работает от выключателей;
\n- плавный пуск - плавное вкл./выкл. нагрузки;
\n- защита от превышения напряжения в нагрузке;
\n- защита от перегрева.
\n
\nПринцип работы
\nШИМ-контроллер rH-PWM2S2 получает (отправляет) информацию из (на) сервера о вкл./выкл., диммировании нагрузки и непосредственно управляет нагрузкой (вкл./выкл., диммирует). ШИМ-контроллер rH-PWM2S2 имеет два физический вход для подключения двух клавиш (выключателей без фиксации) и два выхода для подключения нагрузок. Нажатие клавиши, подключенной к контакту S1 и (или) S2, вкл. или выкл. нагрузку, нажатие и удержание клавиши, подключенной к контакту S1 и (или) S2, регулирует напряжение в нагрузке (диммирует). Описание работы и настроек режимов работы ШИМ-контроллера rH-PWM2S2 в Help конфигуратора.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	12...24 DC
Допуск напряжения питания, %	-20...+10
Потребляемая мощность, Вт	0,4
Частота радиоканала, МГц	868
Мощность излучаемого сигнала, мВт	9
Диапазон регулируемых частот, Гц	100...1000
Количество входов управления	2
Максимальный ток на входе, мА	1
Напряжение управления на входе, В	12.24 DC
Количество выходов	2
Коммутируемый ток, А	4 (на каждый выход)
Время переключения нагрузки от 0...100%, с	0,2...30
Дальность связи на открытом пространстве, м	до 100
Диапазон рабочих температур, ºC	-10...+45
Влажность, %	не более 80
Степень загрязнения среды	2
Категория перенапряжения	III
Степень защиты	IP20
Автономный режим работы	да
Защита ограничение по току, А	1
Защита от перегрева	да
Тип корпуса	PDT
Габариты (ШхВхГ), мм	48х48х22
Монтаж	в монтажную коробку
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nМодуль rH-PWM2S2 -1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
