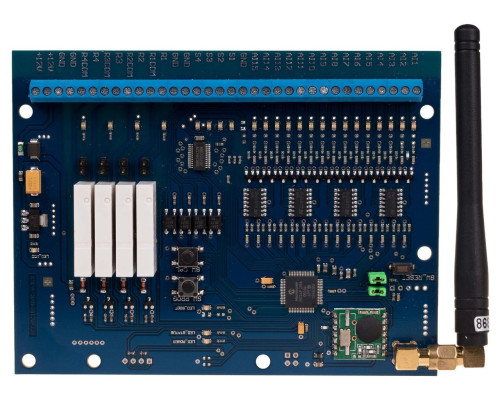

Модуль rH-AC15R4S4 LR предназначен для интеграции с модулями сигнализации любых производителей. Имеет 15 высокоомных аналоговых входов, четыре низковольтных релейных выхода и четыре входа 5-10 В с оптронной развязкой.
\n
\nОбласть применения
\nМодуль rH-AC15R4S4 LR разработан для работы в системе F&Home Radio. Настройка модуля производится с помощью специализированного конфигуратора F&Home Configurator (поставляется в комплекте с серверами системы F&Home Radio).
\n
\nПринцип работы
\nМодуль rH-AC15R4S4 LR измеряет напряжения на аналоговых входах и сравнивает значение этого напряжения с опорным напряжением. Любое отклонение более чем на 0,6 В вверх или вниз по сравнению с опорным напряжением рассматривается как состояние сработки и на выходе генерируется состояние логической \'1\'. При отклонении менее 0,6 В выход компаратора остается в состоянии логического \'0\'. Опорное напряжение принимается за состояние логического \'0\'. Состояние компаратора сигнализирует светодиодный индикатор, расположенный возле каждого входа. Когда на выходе компаратора появляется состояние логической \'1\', зажигается соответствующий светодиод. Значение опорного напряжения для каждого входа измеряется индивидуально и запоминается для всех входов одновременно при нажатии кнопки CAL. Возможность запомнить значения опорного напряжения позволяет использовать датчики движения с любым диапазоном напряжений.
\n
\nТехнические характеристики
\n\n\n
\n
\nОбласть применения
\nМодуль rH-AC15R4S4 LR разработан для работы в системе F&Home Radio. Настройка модуля производится с помощью специализированного конфигуратора F&Home Configurator (поставляется в комплекте с серверами системы F&Home Radio).
\n
\nПринцип работы
\nМодуль rH-AC15R4S4 LR измеряет напряжения на аналоговых входах и сравнивает значение этого напряжения с опорным напряжением. Любое отклонение более чем на 0,6 В вверх или вниз по сравнению с опорным напряжением рассматривается как состояние сработки и на выходе генерируется состояние логической \'1\'. При отклонении менее 0,6 В выход компаратора остается в состоянии логического \'0\'. Опорное напряжение принимается за состояние логического \'0\'. Состояние компаратора сигнализирует светодиодный индикатор, расположенный возле каждого входа. Когда на выходе компаратора появляется состояние логической \'1\', зажигается соответствующий светодиод. Значение опорного напряжения для каждого входа измеряется индивидуально и запоминается для всех входов одновременно при нажатии кнопки CAL. Возможность запомнить значения опорного напряжения позволяет использовать датчики движения с любым диапазоном напряжений.
\n
\nТехнические характеристики
\n
| Напряжение питания, В | 12 В DC |
| Количество релейных выходов | 4 |
| Максимальный ток контактов реле | 1 А, 250 В АС |
| Количество входов типа сухой контакт | 4, с гальванической развязкой |
| Напряжение входа | 12 В |
| Максимальный ток входа | 1 мА |
| Частота радиосвязи, МГц | 868 |
| Мощность сигнала | 9 мВт |
| Дальность связи на открытом пространстве | до 350 м |
| Диапазон рабочих температур, °С | -10...+45 |
| Степень защиты | IP20 |
| Габариты (ШхВхГ), мм | 145х100 |
