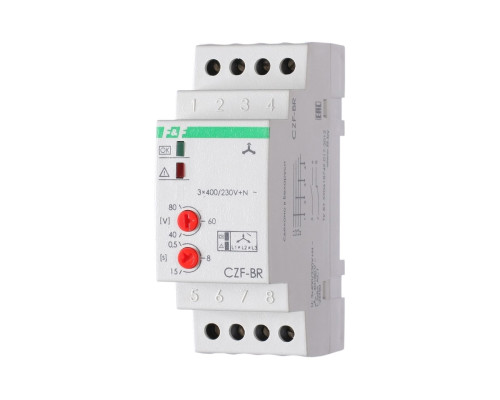

CZF-BR автомат защиты электродвигателей

Реле контроля фаз CZF-BR предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети.
\n
\nФункциональные особенности:
\n1. Контроль наличия фаз.
\n2. Контроль асимметрии напряжения между фазами.
\n3. Контроль обрыва нулевого провода.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты исполнительного реле 5,6 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	3х400/230+N
Максимальный коммутируемый ток, А	2х8 AC-1
Максимальный ток катушки контактора, А	2 АС-15
Контакт	1 NO (1нормально открытый), 1NC (1 нормально закрытый)
Индикация	2 светодиода
Асимметрия напряжения, регулируемая, В	40...80
Задержка отключения при асимметрии, регулируемая, с	0,5...15
Задержка отключения при обрыве фазы, с	0,1
Гистерезис, В	5
Потребляемая мощность, Вт	1,6
Коммутационная износостойкость, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	35х90х65
Тип корпуса	2S
Масса, кг	0,110
Монтаж	на DIN- рейке 35 мм
Момент затяжки винтового соединения, Нм	0,5
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз-1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
