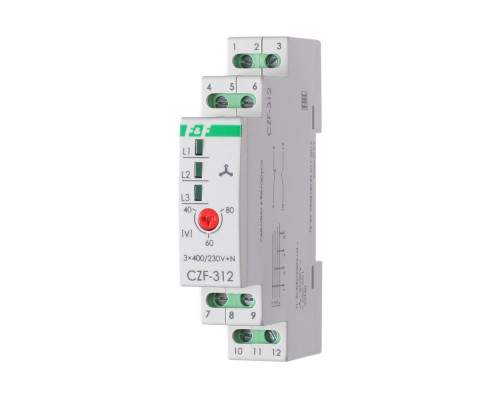

CZF-312 автомат защиты электродвигателей

Реле контроля фаз CZF-312 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети в случаях:
\n1. Отсутствия напряжения хотя бы в одной из фаз.
\n2. Асимметрии напряжения.
\n3. Снижения напряжения менее 160 В.
\n4. Обрыва нулевого провода.
\n
\nФункциональные особенности:
\n1. Контроль наличия фаз.
\n2. Контроль асимметрии напряжения между фазами.
\n3. Контроль нижнего значения напряжения.
\n4. Контроль обрыва нулевого провода.
\n
\nПринцип работы
\nЕсли напряжение в пределах нормы, контакты исполнительного реле 10-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
\n
\nТехнические характеристики
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В/Гц	3х230+N/50
Максимальный коммутируемый ток, А	2х8 AC-1
Максимальный ток катушки контактора, А	2 АС-15
Контакт	1 NO, 1NC
Индикация	светодиод для каждой фазы
Асимметрия напряжения, В	40...80
Напряжение отключения (при падении напряжения в фазах), В	160
Задержка отключения при асимметрии, с	0,3
Задержка отключения при падении напряжения, с	0,3
Задержка отключения при обыве фазы, с	0.1
Гистерезис, В	5
Потребляемая мощность, не более, Вт	1
Коммутационная износостойкость, циклов	100000
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Габариты (ШхВхГ), мм	18х90х65
Тип корпуса	1S
Масса, кг	0,070
Монтаж	на DIN- рейку 35 мм
Момент затяжки винтового соединения, Нм	0,4
Гарантийный срок, лет	2
Срок службы, лет	10

\n
\nКомплект поставки:
\n1. Реле контроля фаз-1 шт.
\n2. Руководство по эксплуатации
\n3. Упаковка
