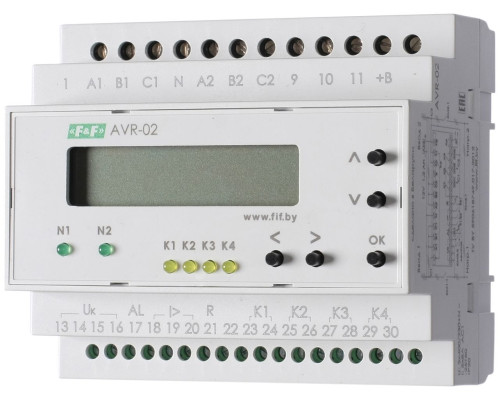

AVR-02 устройство управления питанием

Устройство управления AVR-02 предназначено для работы в составе блоков (шкафов) управления автоматическим включением источников резервного питания (АВР) для бесперебойного электроснабжения потребителей электроэнергии.
\n
\nФункциональные возможности устройства AVR-02:
\n1. Контроль чередования фаз;
\n2. Контроль синфазности вводов;
\n3. Контроль работы резервной линии от генератора;
\n4. Контроль положения силового аппарата;
\n5. Контроль состояния аварийных цепей силового аппарата;
\n6. Управление контакторами и моторными приводами;
\n7. Формирование напряжения цепей питания и контроля силовыми аппаратами;
\n8. Формирование сигнала «Авария»;
\n9. Формирование сигнала запуска генератора «ЗГ»;
\n10. Возможность работы от внешней аккумуляторной батареи 12В 1,2Аh и ее поддержка в заряженном состоянии;
\n11. Пуско-наладочный режим;
\n12. Ограничение доступа к настройкам вводом PIN-кода.
\n
\nПринцип работы
\nУстройство управления AVR-02 контролирует напряжение на основном вводе трехфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к вводу с помощью внешнего силового аппарата (контактора, автоматического выключателя с\nмоторным приводом и т.п.), которым управляет исполнительное реле AVR-02. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Изделие имеет входы контроля положения и входы контроля - аварийных контактов силового аппарата. По ним определяется его состояние, не допускается “встречное” включение вводов и подключение исправного ввода на аварийную линию питания нагрузки.
\nДопустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание осуществляется от контролируемых вводов.
\n
\nТехнические данные
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Тип контролируемых линий	4-х проводная (3х400В+N)
Частота питающей сети, Гц	50±2
Напряжение питания - от контролируемых вводов (клеммы С1, С2)	50-264
Напряжение питания - от внешнего источника питания постоянного тока (клеммы +/- В)	10-14
Напряжение питания - от внешнего источника питания переменного или постоянного тока (клемма С3)	50-264
Максимальное напряжение заряда АКБ, В	12
Максимальный ток заряда АКБ, мА	60
Емкость АКБ резервного питания, Ah	1,2
Количество контролируемых вводов	2
Количество исполнительных реле	5
Максимальный ток контактов реле (АС1),А	8
Максимальный ток катушки контактора, А	2
Контакты	4NO/NC, 1NO
*Порог напряжения (регулируемый), нижний/верхний, В:	150-210/230-300
Время отключения для (нижний порог/верхний порог), с	2-30/0,3-10
Допустимая асимметрия напряжения, В	20-100
Время отключения по асимметрии, с	2-30
Время переключения с основного на резервный ввод, с	0,1...30
Время включения основного ввода при восстановлении напряжения (регулируемое), с/мин.	1-250
Время запуска генератора, с	5-100
Время охлаждения генератора, с	10-200
Время включения при подаче напряжения питания, с	3
Ток потребления по входам С1 и С2, мА, не более	12,0
Ток потребления по входам +/- В, мА	10,0
Степень защиты	IP20
Диапазон рабочих температур, °С	-25...+50
Габариты (ШхВхГ), мм	105х90х65
Масса, кг	0,305
Категория перенапряжения	2
Степень загрязнения среды	III
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\n *При повышении напряжения более 350В и снижении менее 100В происходит ускоренное отключение нагрузки за время 0,1 сек.
\n
\nКомплект поставки:
\nУстройство управления резервным вводом-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
