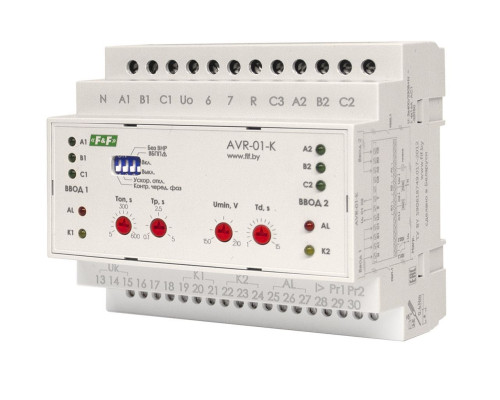

AVR-01-K устройство управления питанием

Устройство управления AVR-01-K предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания и одной отходящей к нагрузке линии.
\n
\nОсобенности AVR-01-K:
\n1. Управление контакторами и моторными приводами.
\n2. Формирование напряжения питания цепей контроля и управления силовыми аппаратами.
\n3. Смена приоритетного ввода посредством внешнего переключателя.
\n4. Возможность работы в ручном режиме.
\n5. Возможность работы без восстановления нормального режима.
\n6. Наличие входов аварийного отключения нагрузки.
\n7. Контроль чередования и асимметрии фаз.
\n8. Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.
\n
\nПринцип работы
\nУстройство управления AVR-01-K контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего\nкоммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого устройством AVR-01-K. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах.
\nПосле восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета , нагрузка переключится на него либо сохранит питание от текущего ввода.
\nПри переключении устройство контролирует положение контактов силового аппарата, что бы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения.
\nНа протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-K.
\n
\nТехнические данные
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Тип контролируемых линий	4-х проводная (3х400В+N)
Кол-во контролируемых вводов	2
Кол-во исполнительных реле	4
Частота контролируемых вводов, Гц	45...55
Максимально допустимое фазное напряжение на вводах, В	450 АС
Макс. ток контактов реле, А	16 АС-1
Макс. ток катушки контактора, А	3
Контакты	4NO/NC (переключающих)
Порог напряжения (нижний (регулируемый)/верхний (фиксированный), В	150...210/270
Допустимая асимметрия напряжения, В	80
Время отключения при отсутствии напряжения (обрыве фазы)*, с	0,1
Время отключения по нижнему порогу и ассиметрии (регул.), с	1...15
Время отключения по верхнему порогу, с	0,3
Время переключения между вводами, с	0,1...5
Время возврата на основной ввод, после восстановления напряжения, с	5...600
Напряжение питания подаваемое на зажим СЗ (от ИБП, если используется), В	85...264
Степень загрязнения среды	2
Категория перенапряжения	III
Потребляемая устройством мощность, ВА	4
Максимальный ток потребления контрольных контактов, мА	0,8
Степень защиты	IP20
Диапазон рабочих температур, °С	-25...+50
Габариты (ШхВхГ), мм	105х90х65
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,5
Тип корпуса	6S
Масса, кг	0,33
Монтаж	на DIN-рейке 35 мм
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\n* Фаза считается отсутствующей, если напряжение на ней меньше 80 В
\n
\nКомплект поставки:
\nУстройство управления резервным вводом-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
