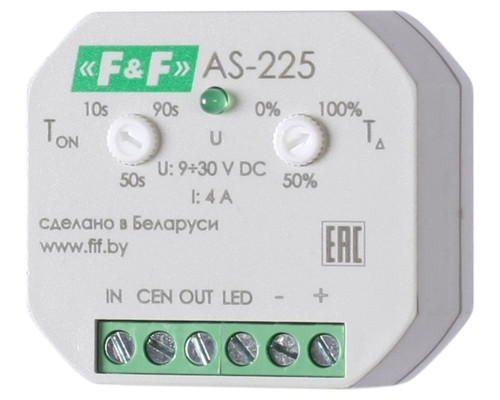

AS-225 автомат лестничный

Автомат лестничный AS-225 предназначен для построения системы многоточечного каскадного управления светодиодными лентами и низковольтными диммируемыми LED светильниками, создания световых эффектов, например, «бегущего» света вдоль лестничных маршей, в коридорах и т.д.
\n
\nПринцип работы
\nЗамыкание выключателя подает отрицательный потенциал «-» на вход IN управления автомата, включая источник света с плавным нарастанием до максимальной яркости свечения. Отсчет времени работы таймера произойдет после снятия управляющего потенциала\nс входа управления автомата. По истечении времени работы таймера (10-90 с), яркость плавно угасает, источник света отключается. Автомат не реагирует на повторное нажатие выключателя во время отсчёта выдержки времени.
\nС момента замыкания выключателя по входу IN, через время задержки TΔ (0-100% от TON) времени работы таймера на выходе OUT формируется отрицательный потенциал «-», который, поступая на вход IN следующего лестничного автомата, осуществляет включение\nосвещения при групповой схеме подключения. Таким образом, каждый лестничный автомат управляет своим источником освещения и подает команду на включение освещения следующему автомату в группе.
\nПри групповом подключении лестничных автоматов функция выхода OUT идентична работе по входу IN, что позволяет управлять освещением из нескольких точек включения. Замыкание выключателя на выходе OUT последнего лестничного автомата в группе в обратном\nпорядке включит освещение с плавным нарастанием на время работы таймера TON.
\nГрупповое управление лестничными автоматами в многоточечной системе освещения возможно с помощью: выключателей без фиксации звонкового типа (не применяются выключатели с подсветкой), датчиков движения и т.д. При отключении напряжения питания сети в памяти автомата не сохранится состояние работы нагрузки (включена/выключена).
\n
\nТехнические данные
\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n\n \n

Напряжение питания, В	9...30 DC
Максимальный коммутируемый ток, А	4
Тип выхода	транзисторный, открытый коллектор
Диапазон выдержки времени Ton, с	10...90
Время задержки управления ТΔ, с	0...100% от ТON
Потребляемая мощность (режим ожидания), Вт	0,3
Потребляемая мощность (режим работы), Вт	0,5
Диапазон рабочих температур, °С	-25...+50
Степень защиты	IP20
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм²
Момент затяжки винтового соединения, Нм	0,4
Тип корпуса	PDTN
Габариты (ШхВхГ), мм	48х43х20
Масса, кг	0,030
Монтаж	в монтажную коробку Ø60
Срок службы, лет	10
Гарантийный срок, лет	2

\n
\nКомплект поставки:
\nАвтомат лестничный-1 шт;
\nРуководство по эксплуатации;
\nУпаковка.
